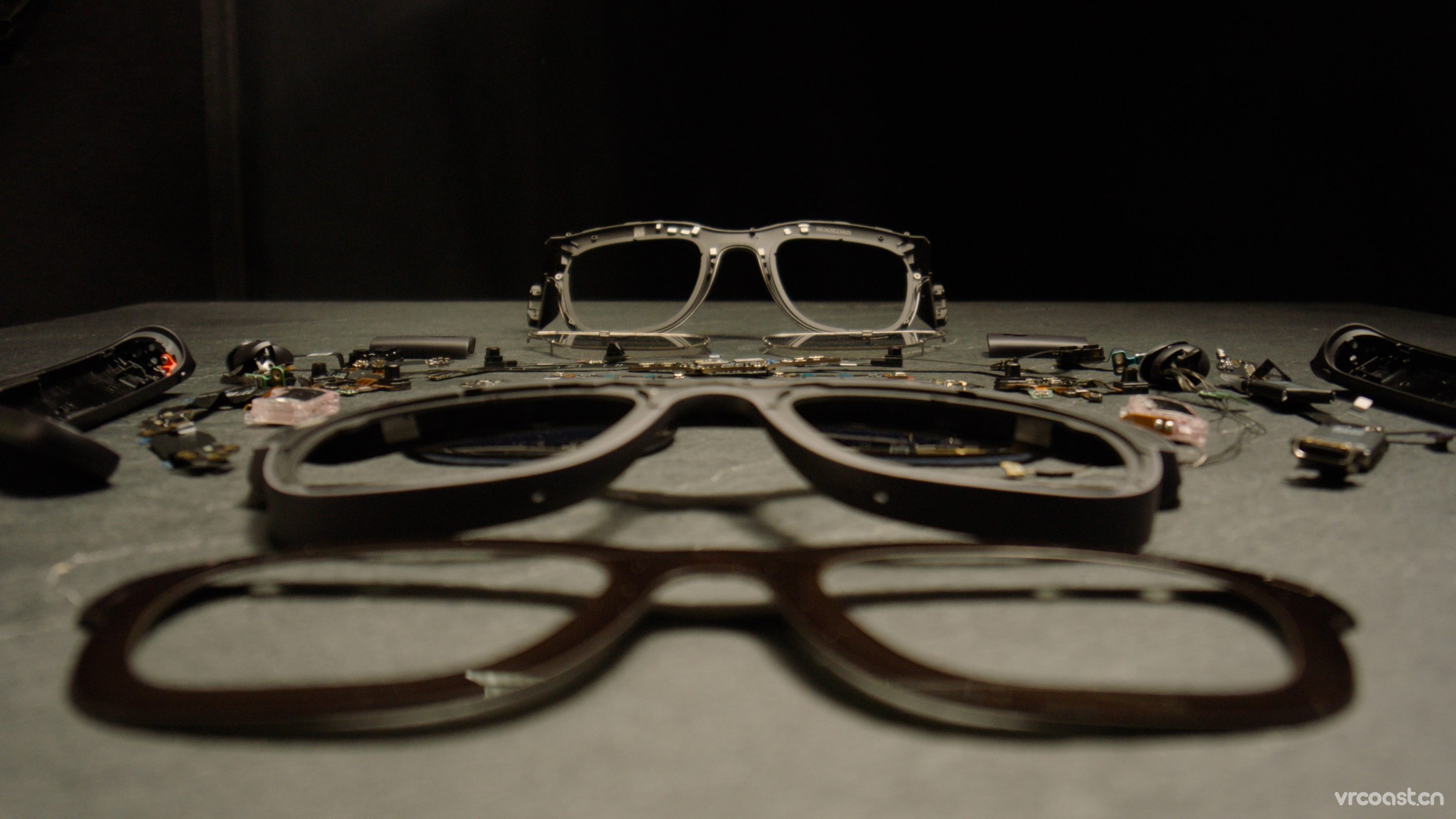

2019年的一场关键演示，彻底改变了增强现实眼镜的光学技术路线。当Meta扎克伯格首次佩戴采用碳化硅波导的原型眼镜时，炫光与彩虹效应难题的突破性解决，标志着AR显示技术迈入新纪元。
材料革命：从电力芯片到光学奇迹

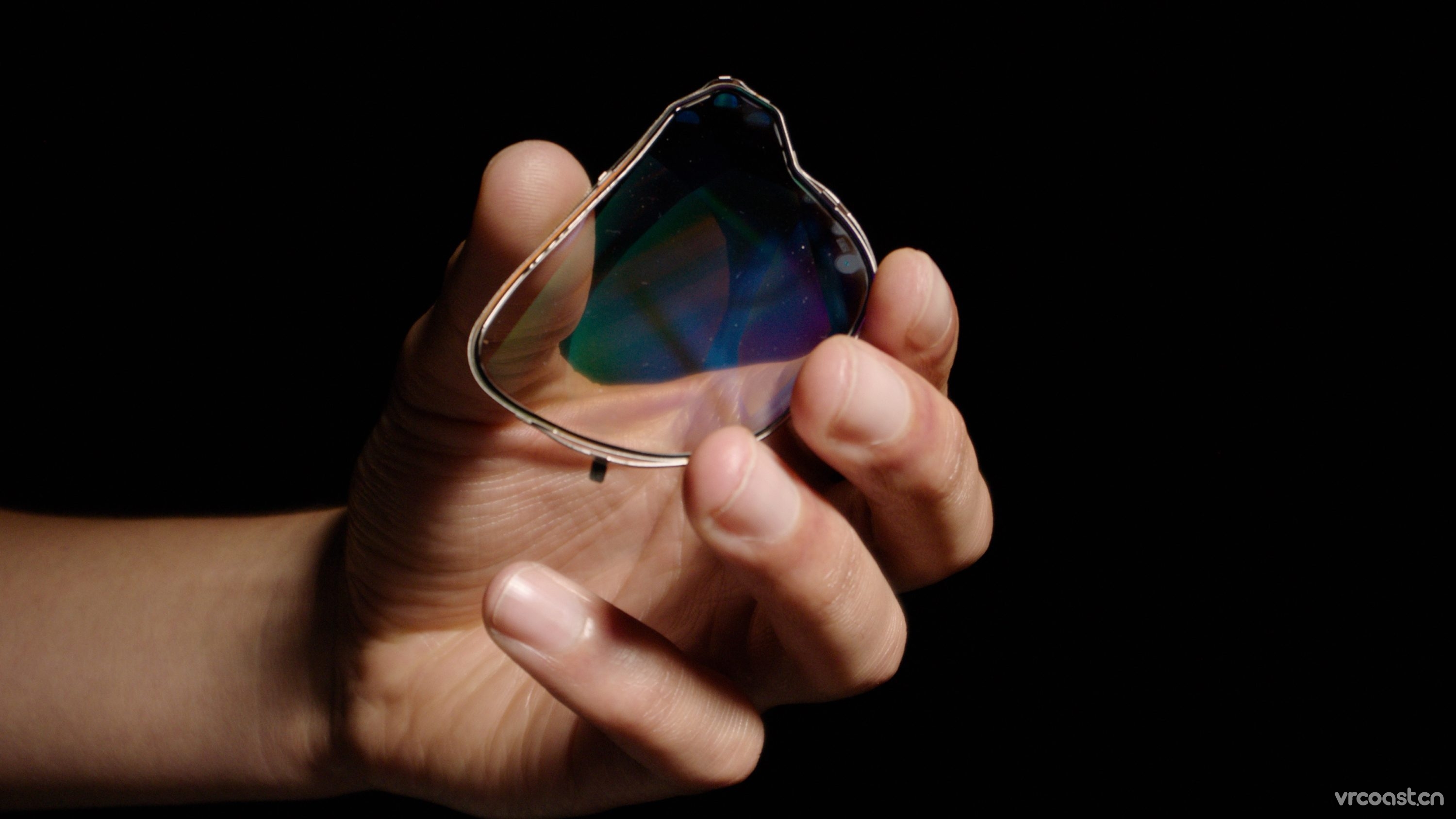

研发团队意外发现，常用于电动汽车功率芯片的碳化硅竟具备超凡光学特性。”这种材料的折射率高达2.7，比传统玻璃提升50%，可实现70度超宽视场角”，AR波导技术负责人Giuseppe Calafiore解释道。更令人惊喜的是，碳化硅在保持高透光率的同时，其热传导性能有效解决了设备散热难题。
技术攻坚：纳米斜蚀刻工艺破局
为实现碳化硅波导的精准光路控制，工程师开发出创新的纳米斜蚀刻工艺。”传统纳米压印技术无法适配高折射率材料，我们不得不在实验室内自建全套生产设备”，研究经理Nihar Mohanty透露。这项全球首创的制造工艺，使得单层波导厚度从三片玻璃叠加的9毫米压缩至2.4毫米。
成本突围：新能源产业反哺技术革新
随着电动汽车产业推动碳化硅晶圆产能扩张，AR眼镜研发意外受益。”当前8英寸晶圆成本较四年前下降60%，12英寸产线投产后成本有望再降80%”，研究科学总监Barry Silverstein指出。原本用于电力芯片的晶圆切割技术，现可生产出透光率达92%的光学级碳化硅基底。
生态构建：垂直整合研发体系
Meta在匹兹堡设立专属研发中心，建立从晶体生长、晶圆加工到器件封装的完整技术链。该中心开发的斜角蚀刻设备精度达到纳米级，使波导光栅效率提升至83%，较传统方案提高三倍。目前，全球已有12家供应商加入碳化硅光学器件生态体系。
技术辐射：量子计算或成下一站
研究数据显示，碳化硅材料在量子比特操控方面展现出独特优势。实验室已实现基于碳化硅波导的量子纠缠光子对传输，传输损耗控制在0.3dB/cm以内。这种跨领域的技术迁移，或将为量子计算硬件发展开辟新路径。
历经五年技术迭代，碳化硅波导使AR眼镜重量从初代产品的136克降至现阶段的75克，炫光效应消除率达98%。随着特斯拉、台积电等企业入局碳化硅光学应用，行业专家预测，2025年全球光学级碳化硅市场规模将突破20亿美元，AR设备量产成本有望降低至500美元区间。这场始于AR显示的技术革命，正在重塑整个光电产业格局。
来源：Meta
